非金屬補償器的外形需要根據管道或設備的規格來選用,安裝于圓形煙氣熱風管道的

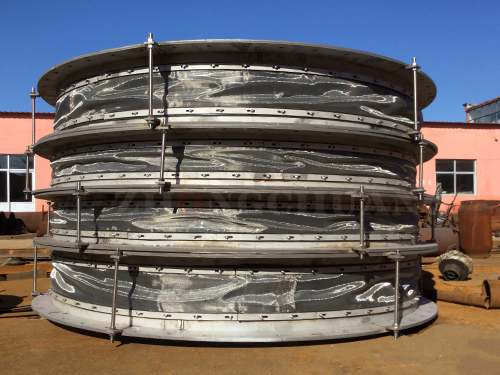

圓形非金屬補償器。結構上由織物蒙皮、金屬框架、壓板、導流筒及隔熱填料層所組成。其中導流筒、隔熱填料層是否需要進行設置,需要結合補償器的應用溫度、介質的化學性質及介質的流速等參數進行綜合選取。
圓形非金屬補償器通過吸收熱位移來補償管道或設備系統中應力的柔性連接元件,可起到隔振、減振吸收管道安裝誤差的作用。其主要元件非金屬織物蒙皮的材質有多種,具有柔韌性能夠吸收管道系統的振動和位移,降低系統應力。主要元件蒙皮材質有橡膠、氟膠、聚四氟乙烯等多種,不同的材質具有不同的特點適應溫度、適應腐蝕性,根據補償器的使用環境綜合進行選用。
使用溫度高的工況中需要對非金屬補償器的結構上進行變徑處理,內置隔熱層選用適溫性的蒙皮。所以可以根據環境溫度的變化,對熱管道或設備進行溫度補償,避免由于溫度變化引起的管道變形或設備損壞。吸收管道或設備在運行過程中所產生的振動,減少振動的傳遞,避免因振動傳遞所帶來的噪聲。
圓形非金屬
補償器主要適用于煙氣熱風管道,介質中若含有粉塵顆粒物等需要通過內置導流筒避免介質運行過程中對蒙皮產生磨損。在實際應用中,需要根據具體工況進行選用。
